Heap

Heap 은 우선순위 큐(Priority Queue)를 효율적으로 구현하기 위해 만들어진 완전 이진 트리(Complete Binary Tree) 형태의 자료구조 입니다. Heap 을 사용하면 아래와 같은 장점이 있습니다.

  • 여러 개의 값들 중에서 최댓값 혹은 최솟값을 빠르게 찾을 수 있습니다.
  • 이진 탐색 트리(Binary Search Tree) 와는 달리 중복 값을 허용하는 것이 특징입니다.

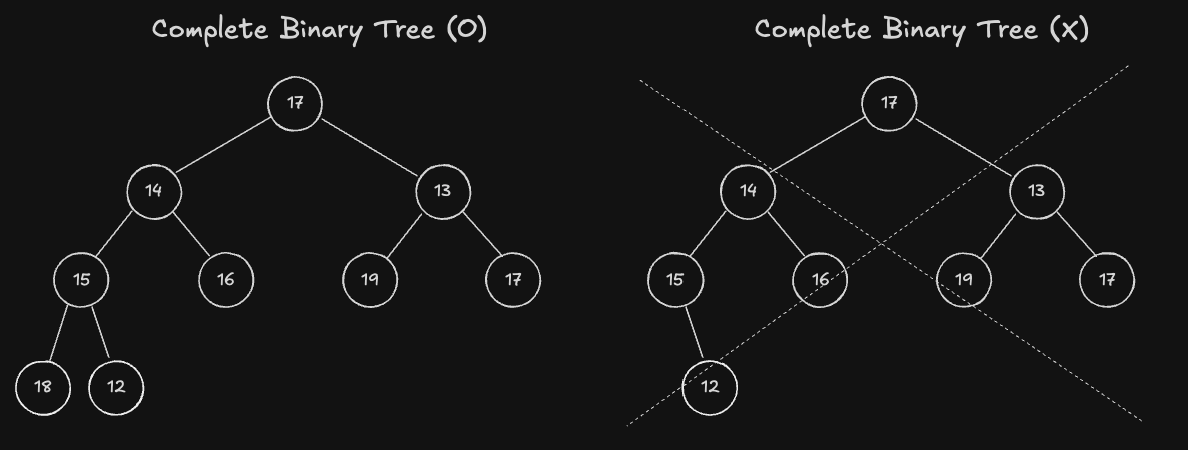

Complete Binary Tree

완전 이진 트리(Complete Binary Tree) 는 다음과 같은 조건을 만족하는 이진 트리(Binary Tree) 를 의미합니다.

  1. 마지막 Level 을 제외하고 모든 Node 가 채워져있어야 합니다. (마지막 Level 의 Node 는 다 채워져 있을 수도 있고 아닐수도 있습니다.)
  2. 트리를 구성하는 Node 는 왼쪽에서 오른쪽 방향으로 채워져야 합니다. (특정 Node 가 오른쪽 자식을 갖고 있다면, 왼쪽 자식도 갖고 있어야 합니다.)

Pasted image 20250202151533

배열로 표현한 완전 이진 트리

완전 이진 트리는 1차원 배열로 표현할 수 있습니다. 현재 Node 가 idx 라고 가정했을 때, 자식 노드를 알 수 있는 계산식은 다음과 같습니다.

현재 Node 번호 부모 왼쪽 Child 오른쪽 Child
Index 0 시작 배열 index (index - 1) // 2 index * 2 + 1 index * 2 + 2
Index 1 시작 배열 index index // 2 index * 2 index * 2 + 1

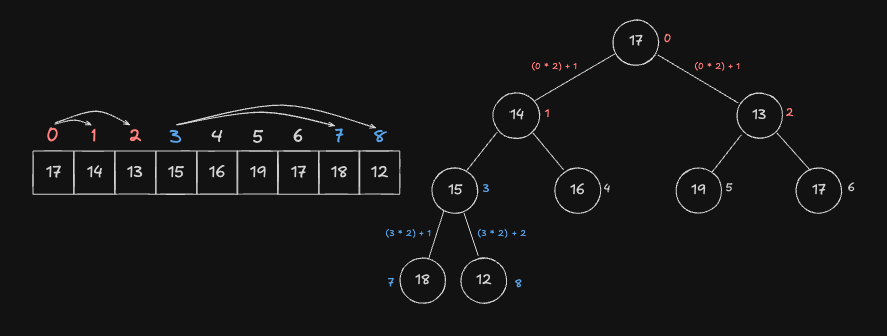

아래 그림은 index 가 0 부터 시작하는 배열을 기준으로 완전 이진 트리를 나타낸 것입니다.

Pasted image 20250202163424

Heap 종류

Heap 에는 최대 힙 그리고 최소 힙 두가지가 존재합니다.

최대 힙

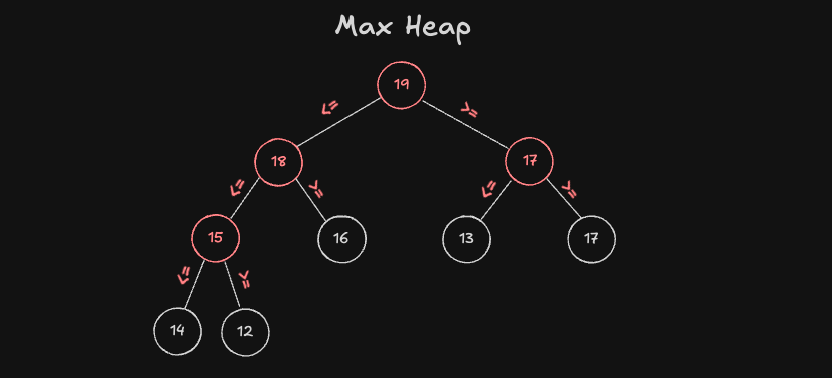

최대 힙은 이진 트리를 구성하는 모든 Node 가 자식노드의 키 값보다 항상 크거나 같은 것을 의미합니다.

Pasted image 20250202153816

최소 힙

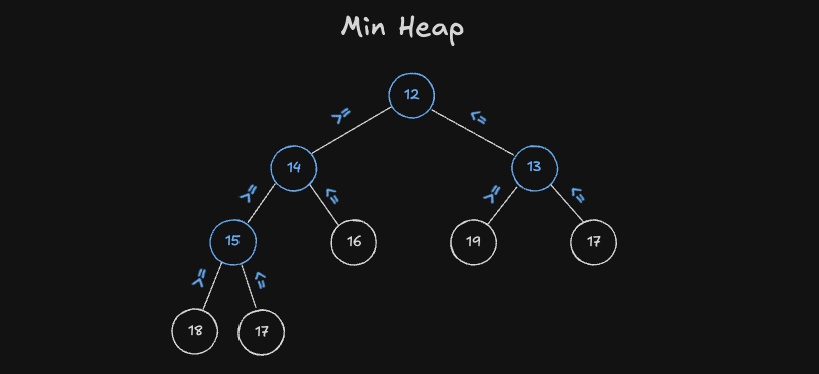

최소 힙은 이진 트리를 구성하는 모든 Node 가 자식노드의 키 값보다 항상 작거나 같은 것을 의미합니다.

Pasted image 20250202153840

Heap 연산

Heap 에서 사용되는 연산은 세가지가 있습니다.

  1. push : 이미 힙 구조를 가진 배열의 끝에 새로운 원소를 추가하는 연산 을 말합니다.
  2. pop : 이미 힙 구조를 가진 배열에서 가장 작거나 가장 큰 값 (index 0) 을 제거하는 연산 을 말합니다.
  3. heapfiy : 배열(완전 이진 트리)을 구성하는 특정 Node 를 Root 로 하는 SubTree 전체가 Heap 속성을 만족하도록 조정하는 과정 및 연산 (매우 중요)

원소 추가 (push)

"Heap 에 Push" 한다는 것은 이미 Heap 구조를 가진 배열(완전 이진 트리) 끝에 새로운 Node 를 추가하는 것 을 의미합니다. 해당 연산은 아래와 같은 프로세스로 동작합니다. 참고로 뒤에 설명하겠지만 해당 연산은 O(Log N) 시간복잡도를 가집니다.

  1. Heap 구조를 가진 배열(완전 이진 트리)의 끝에 새로운 Node 를 추가합니다.
  2. 추가된 Node 와 Parent 를 구성하고자하는 Heap 특성(최대힙인지 최소힙인지)에 맞게 비교하여 교환합니다.
    • 예제에서는 최소힙 유지가 목표이므로 추가된 Node 보다 Parent 가 크면 값을 교환합니다.
    • 2번 과정을 Root 노드까지 진행하되, 특정 Node 에서 이미 최소힙을 만족한다면 멈춥니다.

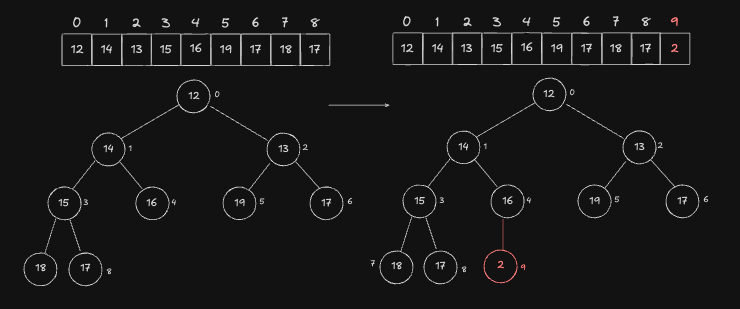

이미 최소힙 구조를 갖는 [12, 14, 13, 15, 16, 19, 17, 18, 17] 배열에 새로운 Node 인 2 를 push 하는 과정을 보겠습니다. 제일 먼저 배열의 끝에 새로운 노드 2 를 push 해줍니다.

Pasted image 20250203004507

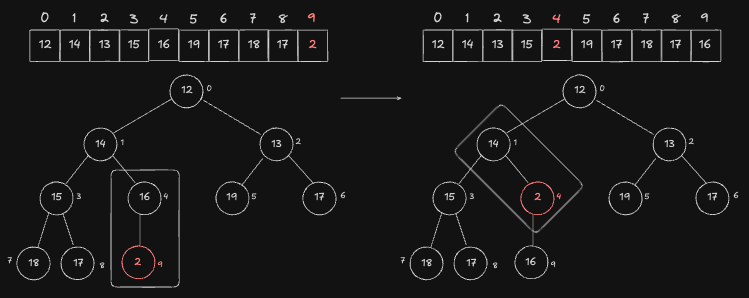

추가된 Node 와 Parent 를 비교합니다. 최소 힙 을 유지하는것이 목표이기 때문에 Parent 가 추가된 Node 보다 작으면 교환해줍니다. 따라서 Parent 인 index 4 번 Node 와 index 9 번 Node 를 교환합니다.

Pasted image 20250203005115

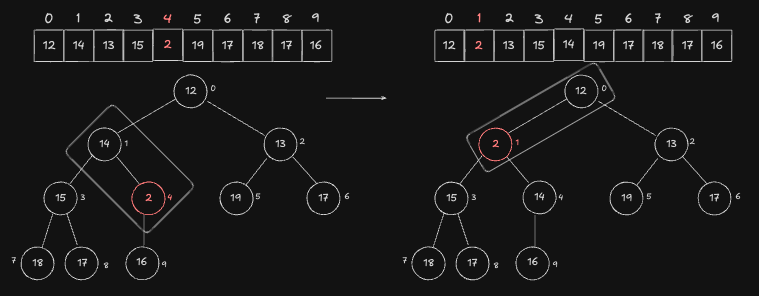

현재 Node 는 index 4번 입니다. 또한, Parent 는 index 1번 Node 입니다. 마찬가지로 Parent 가 현재 Node 보다 더 작기 때문에 이 둘을 교환합니다.

Pasted image 20250203005910

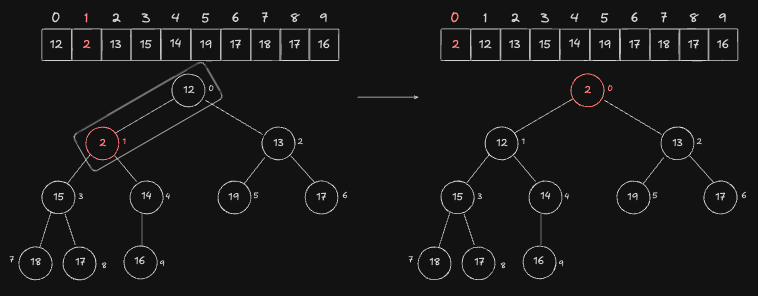

현재 Node 는 index 1번 입니다. 또한, Parent 는 index 0번 Node 입니다. 마찬가지로 Parent 가 현재 Node 보다 더 작기 때문에 이 둘을 교환합니다.

Pasted image 20250203010050

여기까지가 기존 Heap 에 새로운 Node 를 push 하는 과정입니다. 단, 위 예시에서는 Root Node 까지 교환을 마쳤기 때문에 탐색할 Node 가 없어 종료되었지만, Root Node 로 가기 전에 이미 최소 힙을 만족하는 Node 가 있었다면, 그곳에서 탐색을 종료하면 됩니다.

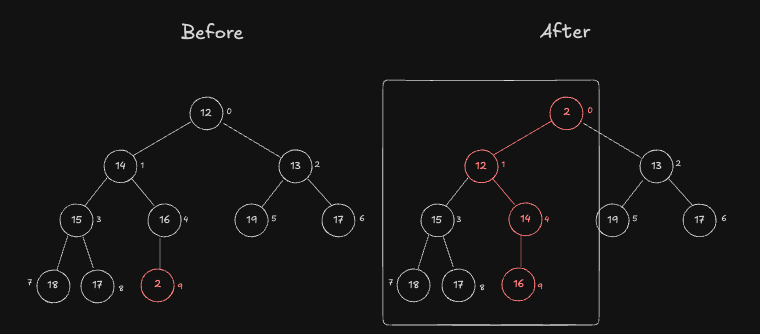

위 과정에서 중요한 것은 처음에 삽입된 경로(12,14,15,16,18,17,2)에만 영향을 받고, 반대편 SubStree(13,19,17)에는 전혀 영향을 주지 않는다는 점입니다.

  • 부모와 현재 노드를 비교하면서 위로 올라가는데, 이 과정에서 Parent 와 Child 관계만 조정하지, 반대편 SubTree 는 건드리지 않습니다.
  • 따라서 단일 경로 (삽입된 Node -> Root Node) 만 수정하므로 다른 Subtree 는 그대로 유지됩니다.
  • 오직 부모 방향으로만 조정되므로 O(Log N) 시간복잡도를 가집니다.

Pasted image 20250203012120

지금까지의 과정은 아래와 같은 코드로 짤 수 있습니다.

def heappush(heap, node):
    heap.append(node)
    curr = len(heap) - 1  # 삽입된 Node 의 index

    while curr > 0:  # 현재 Node(index)가 Root(index 0) 에 도달하면 종료
        parent = (curr - 1) // 2  # Parent Node 의 index
        if heap[parent] > heap[curr]:  # Parent 값이 현재 Node 보다 작으면 (최소힙)
            heap[parent], heap[curr] = heap[curr], heap[parent]  # Parent 값과 Node 값 교환
            curr = parent # 추가한 Node 의 index 를 갱신
        else:
            break
Python

원소 제거 (pop)

"Heap 에 원소를 Pop" 한다는 것은 이미 Heap 구조를 가진 배열(완전 이진 트리)의 Root Node(index 0) 를 삭제하는 것을 의미합니다. 이전에 최소 힙을 구성했으므로 index 0 에는 가장 작은 Node 가 위치할텐데, 해당 Node 를 pop 해주는 것입니다. 해당 연산은 아래와 같은 프로세스로 동작합니다. 뒤에 설명하겠지만 해당 연산도 O(Log N) 시간복잡도를 가집니다.

  1. Root Node 를 삭제합니다.
  2. Root Node 가 있던 자리에 Heap 의 맨 마지막 Node 값을 대입시킵니다.
  3. Root Node(index 0) 번 Node 의 Heap 을 재구성 (Heapify) 합니다. (매우 중요)

2 라는 원소를 추가한 [2, 12, 13, 15, 14, 19, 17, 18, 17, 16] 힙에서 원소를 pop 하는 과정을 알아보겠습니다. 통상적으로 1 번 과정과 2 번과정은 다른 프로세스이지만, 코드상에서는 동시에 진행하게 됩니다.

루트 노드 삭제와 임시저장

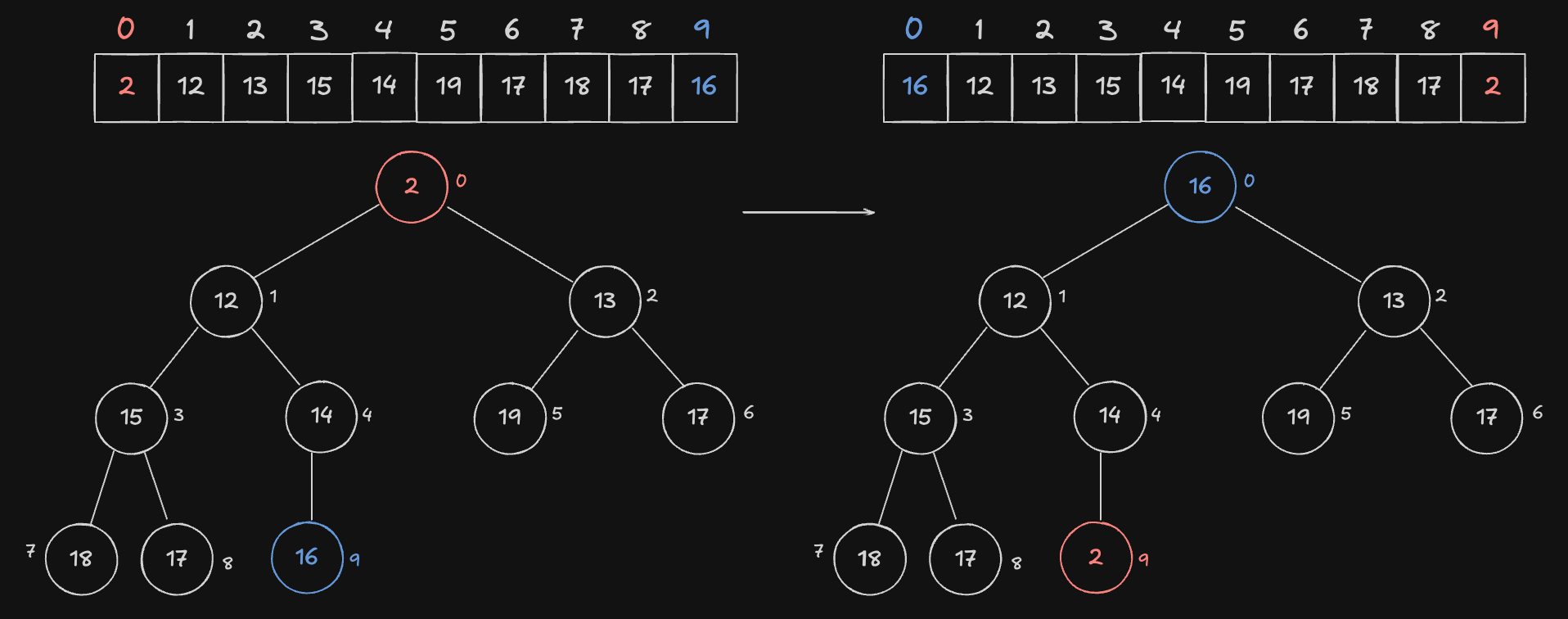

최소힙인 index 0번 Node 와 마지막 노드인 index 9번 Node 를 교환합니다.

Pasted image 20250203151943

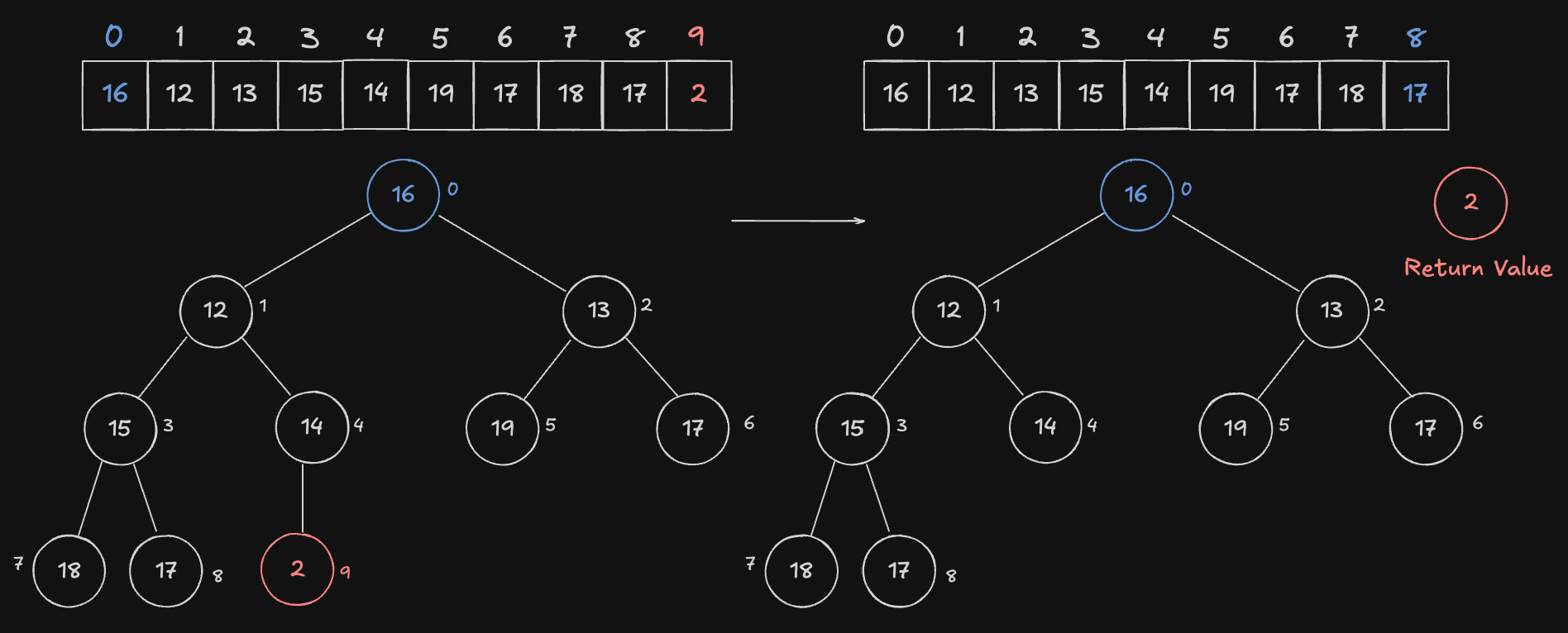

Node 를 교환했기 때문에, 최소힙 Node 는 Heap 의 맨 마지막에 위치하게 됩니다. 이제 pop 을 해주어 가장 작은 원소 를 임시저장합니다. 임시저장하는 이유는 Heap 을 재구성해야하기 때문입니다. 재구성 후 임시저장한 값을 반환해주면 됩니다. 여기까지가 1 번 과정과 2 번 과정의 끝입니다.

Pasted image 20250203152437

힙화 (heapify)

이제 Heap 을 재구성할 차례입니다. Heap 은 재구성한다는 것은 특정 Node 를 Root 로 하는 SubTree 전체가 Heap 속성을 만족하도록 조정하는 과정 이며 이것을 힙화(Heapify) 라고 합니다. Heapify 는 Heap 을 구현함에 있어 매우 중요한 내용입니다. 왜냐하면 Heap 에서 원소를 pop 하고 Heap 을 재구성하는데도 사용되고, Heap 구조가 깨져있는 일반적인 1차원 배열을 한번에 Heap 구조로 만드는데도 사용되기 때문입니다. 참고로 특정 Node 에서 시작하는 Heapify 에 걸리는 시간 복잡도는 O(Log N) 입니다.

Heapify 는 다음과 같은 프로세스로 진행되게 됩니다.

  1. 초기 Root 로 지정할 특정 Node(index)를 정합니다. (Heap 을 재구성하고자하는 SubTree 의 Root Node)
  2. Root Node(현재 Node) 값 과 Child Node 의 값을 힙의 특성(예시에서는 최소힙)에 따라 비교합니다.
    • Root Node(현재 Node) 가 가장 작아 최소 힙 속성을 만족한다면
      • 탐색을 종료합니다.
    • 그렇지 않다면 값이 가장 작은 Min Node 와 Root Node 값을 Swap 합니다.
    • 현재 노드인 Root Node 를 Min Node(index) 로 재지정하고, Root Node(현재 Node) 의 Child Node 가 없을때까지 2 번 과정을 반복합니다.

설명은 충분하니 이제 다시 본론으로 돌아와 Heap 을 재구성해봅시다. 맨 처음 최소힙(index 0) 과 마지막 원소(index 9 = 지금은 사라짐) 를 교환했기 때문에, index 0 번 Node 의 서브트리들의 Heap 속성이 깨졌을 가능성이 매우 높습니다. 따라서 0 번 index 를 Root Node 로 지정합니다.

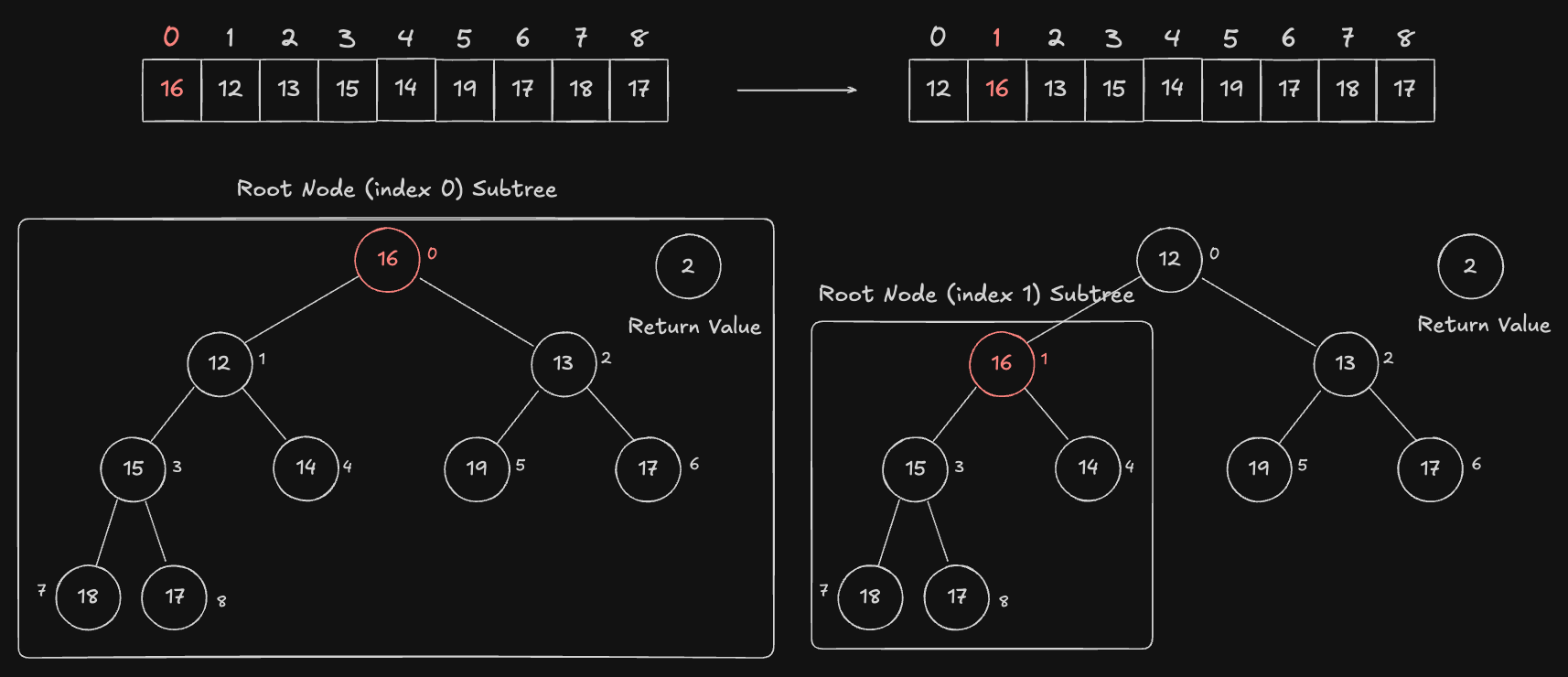

현재 노드인 Root Node(index 0) 와 Child Node1(index 1), Child Node2(index 2) 값을 비교합니다. 최소 힙 속성(현재 노드인 Root Node 가 가장 작지 않음) 을 만족시키지 못하기 때문에 현재 노드인 Root Node 와 가장 작은 값을 갖는 Child Node1 의 값을 swap 합니다. 또한, Root Node 를 교환한 index 1번 Node 로 재지정 합니다.

Pasted image 20250203154837

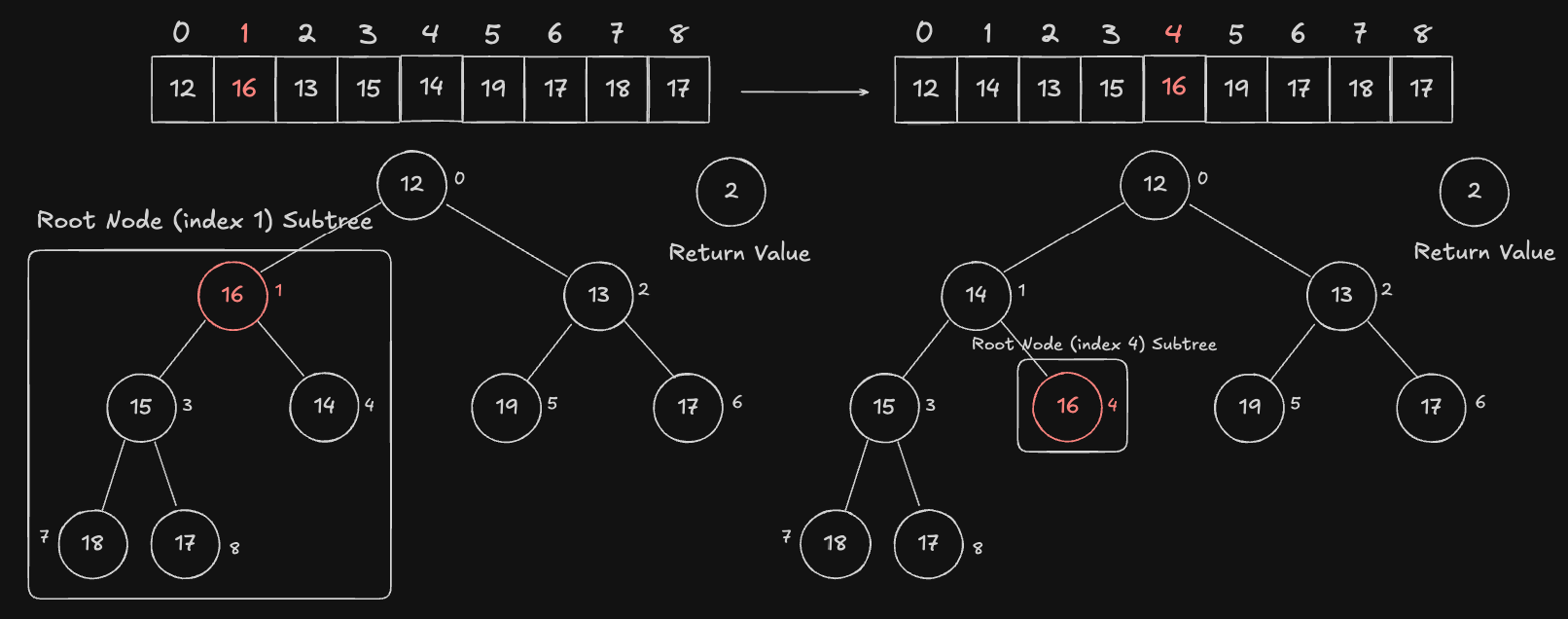

현재 노드인 Root Node(index 1) 와 Child Node1(index 3), Child Node2(index 4) 값을 비교합니다. 마찬가지로 최소 힙 속성(현재 노드인 Root Node 가 가장 작지 않음) 을 만족시키지 못하기 때문에 현재 노드인 Root Node 와 가장 작은 값을 갖는 Child Node2 의 값을 swap 합니다. 또한, Root Node 를 교환한 index 4번 Node 로 재지정 합니다.

Pasted image 20250203163114

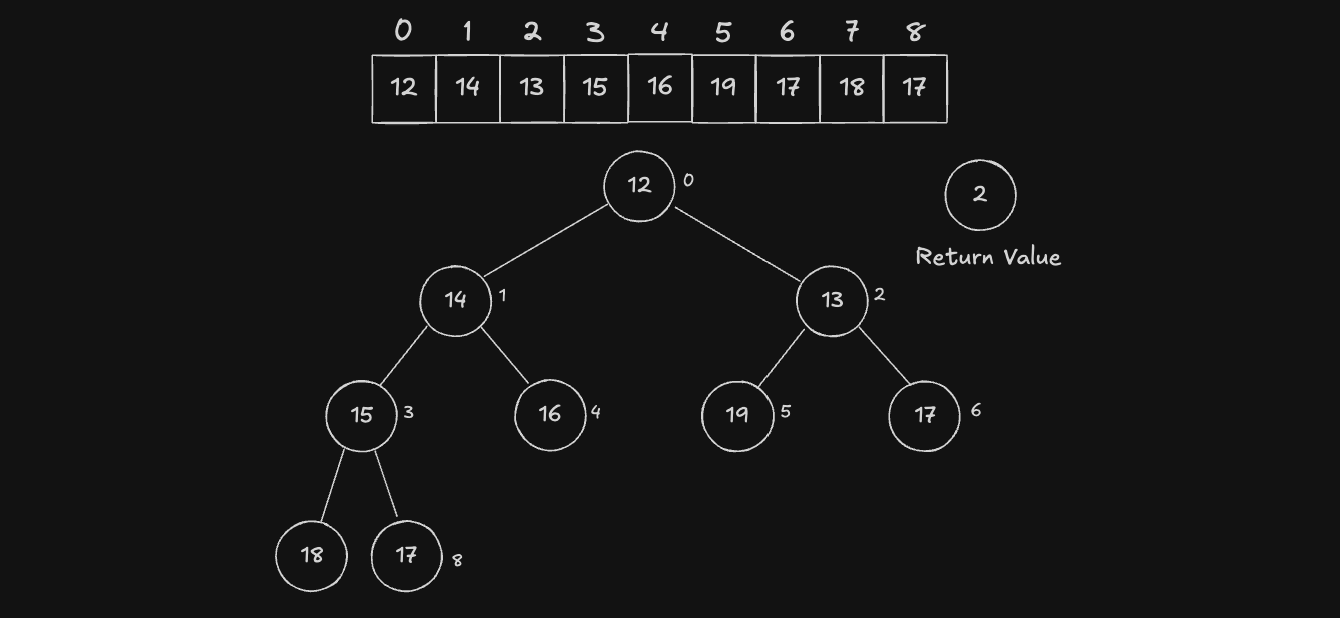

하지만 현재 노드인 Root Node(index 4) 는 Child Node 가 없습니다. 따라서 탐색을 종료합니다. 여기까지가 Heapfiy 의 흐름입니다.

Pasted image 20250203164152

Code

Heapify 는 재귀와 while 문 두가지 방법으로 구현할 수 있습니다. 하지만 Python 에서는 기본 recursion limit 이 걸려있기 때문에 while 문을 사용하는것이 메모리상 훨씬 더 안정적입니다.

while 문으로 구현

def _heapify(heap, root, length):
    while root * 2 + 1 < length:
        curr = root
        child1, child2 = curr * 2 + 1, curr * 2 + 2

        if child1 < length and heap[child1] < heap[curr]:  # Child1 과 비교
            curr = child1
        if child2 < length and heap[child2] < heap[curr]:  # Child2 와 비교
            curr = child2

        if root == curr:
            break

        heap[root], heap[curr] = heap[curr], heap[root]
        root = curr
Python

재귀로 구현

def _heapify(heap, root, length):
    curr = root
    if curr * 2 + 1 >= length:
        return

    child1, child2 = root * 2 + 1, root * 2 + 2

    if child1 < length and heap[child1] < heap[curr]:  # Child1 과 비교
        curr = child1
    if child2 < length and heap[child2] < heap[curr]:  # Child2 와 비교
        curr = child2

    if curr != root:
        heap[root], heap[curr] = heap[curr], heap[root]
        _heapify(heap, curr, length)
Python

임시저장한 값을 반환

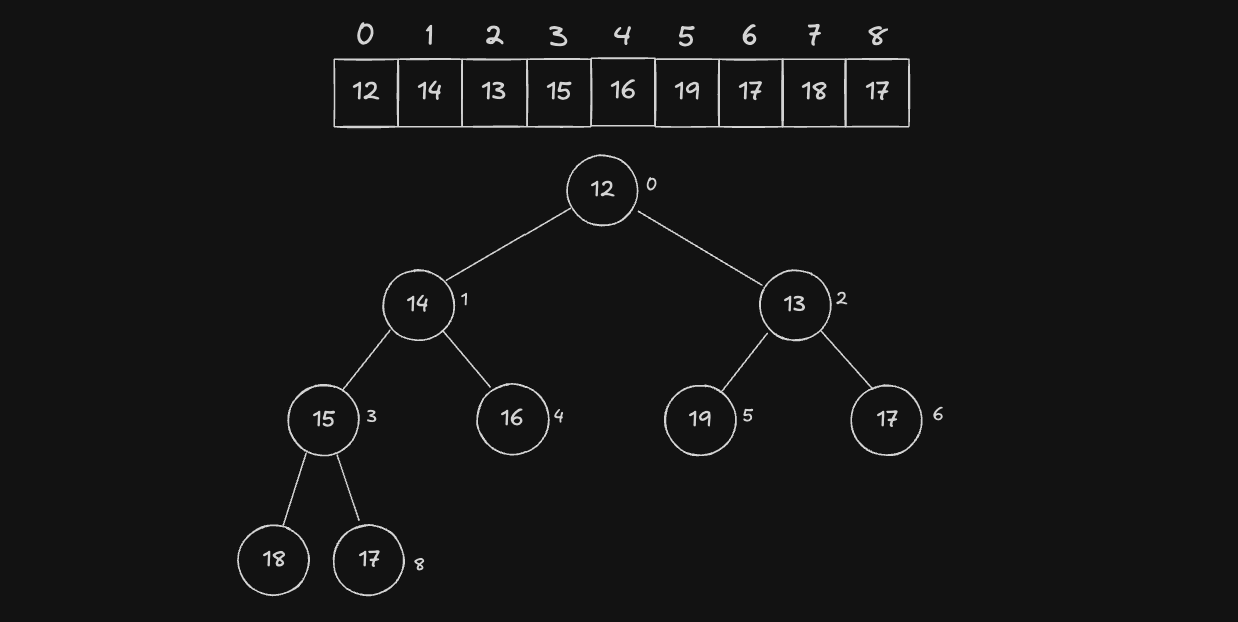

Heap 을 재구성했으니, 임시저장했던 원소를 이제 Return 해주면 Heap 에서 원소를 제거하는 pop() 연산이 종료되게 됩니다.

Pasted image 20250203164742

Code

Heap 에서 원소를 pop 하는 과정인 아래 프로세스를 구현한 코드입니다.

def heappop(heap):
    if not heap:
        raise IndexError("pop from empty heap")

    heap[0], heap[-1] = heap[-1], heap[0]  # Heap 의 Root 와 맨 마지막을 Swap
    removed = heap.pop()  # pop 하여 가장 작은 값을 임시저장
    length = len(heap)

    root = 0  # Root Node 를 명시적으로 표현
    _heapify(heap, root, length)  # Root Node(index 0) 로부터 Heap 재구성

    return removed
Python

배열을 한번에 Heap 구축

지금까지 Heap 에 원소를 push 하는 연산과 원소를 pop 하는 연산을 알아보았습니다. 하지만 이 두개의 연산은 모두 이미 Heap 의 속성을 만족하는 배열 에 연산을 취한다는 공통적인 선행조건이 있었습니다. 물론 처음부터 빈 배열에서 시작해 원소들을 하나씩 push 해가면 Heap 속성을 유지하면서 Heap 을 확장시킬 수 있습니다. 그렇다면 Heap 속성을 만족하지 않는 배열을 한번에 Heap 속성을 만족하도록 만들 수 없을까요? 물론 해당 질문을 하는것 자체가 방법이 있기 때문이겠죠? 지금 그 설명을 하고자 합니다.

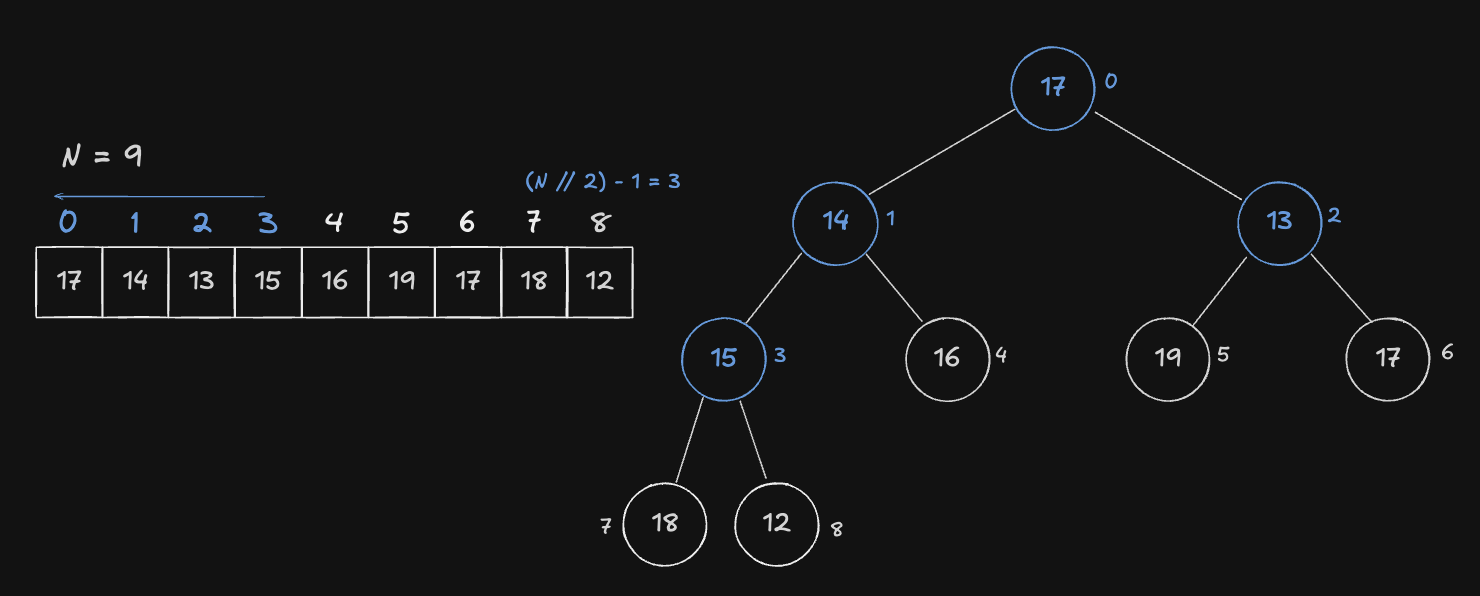

아래의 완전 이진트리를 예로 들어보겠습니다. 방법은 매우 간단합니다. index 0 부터 시작하는 길이가 N 인 배열이 있다면, index 가 (N // 2) - 1 번째 Node 부터 0 번 index 순으로 heapify 과정을 수행하면 됩니다.

Pasted image 20250203182902

Index 3 Node

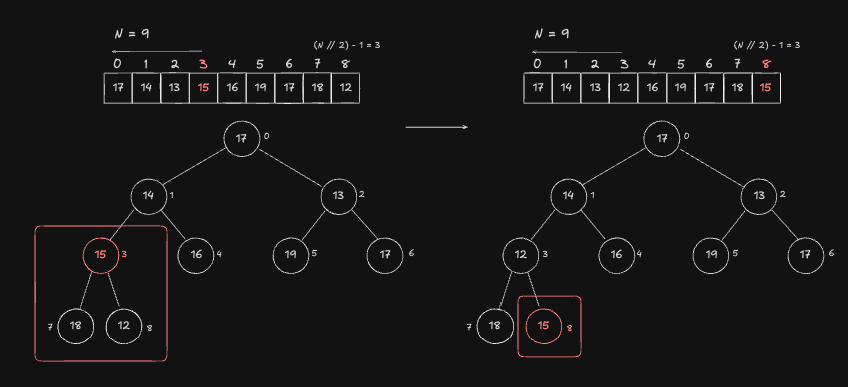

시작은 Index 3 번 Node 부터 출발합니다. 각 Node 를 Root 로 하는 모든 Subtree 를 Heap 특성을 만족하도록 조정하는 Heapify 연산은 앞서 매우 구체적으로 설명했으므로 전체적인 흐름만 보도록 하겠습니다.

  • Index 3 번 Node 의 Child 인 8 번 Node 과 값을 Swap 하여 Heap 특성을 만족시킵니다.
  • Index 8 번 Node 는 Child 가 없는 Leaf 이기 때문에 탐색을 종료하게 됩니다.

Pasted image 20250209172255

Index 2 Node

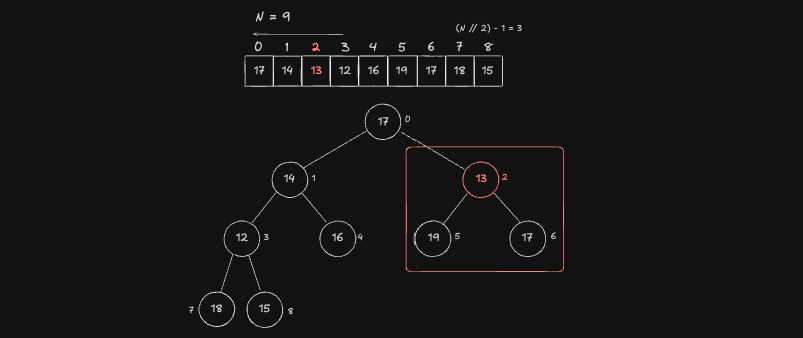

다음 순서인 Index 2 번 Node 입니다.

2번 Node 는 Child 인 5,6 번 Node 보다 작기 때문에 이미 Heap 특성을 만족합니다. 따라서 값을 Swap 하지 않고 탐색을 종료합니다.

Pasted image 20250209174035

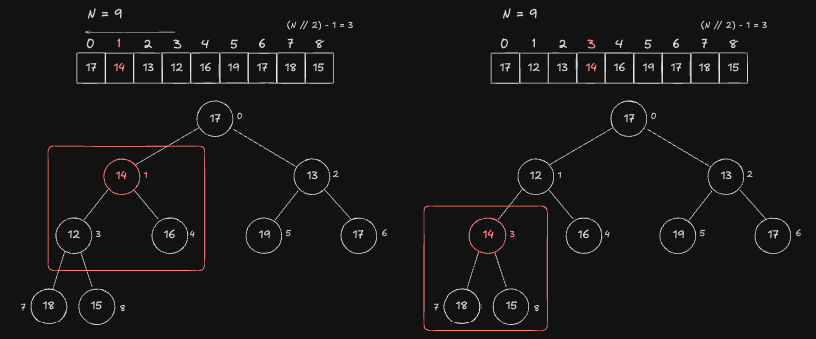

Index 1 Node

다음 순서인 Index 1 번 Node 입니다.

  • 1번 Node 의 Child 인 3,4번 중 3번이 제일 작기때문에 1번 Node 와 3번 Node 의 값을 Swap 하여 Heap 특성을 만족시켜줍니다.
  • 3번 Node 와 Child 인 7,8번 중 자기 자신(3번) 이 제일 작기 때문에 이미 Heap 특성을 만족합니다. 따라서 탐색을 종료합니다.

Pasted image 20250209174251

Index 0 Node

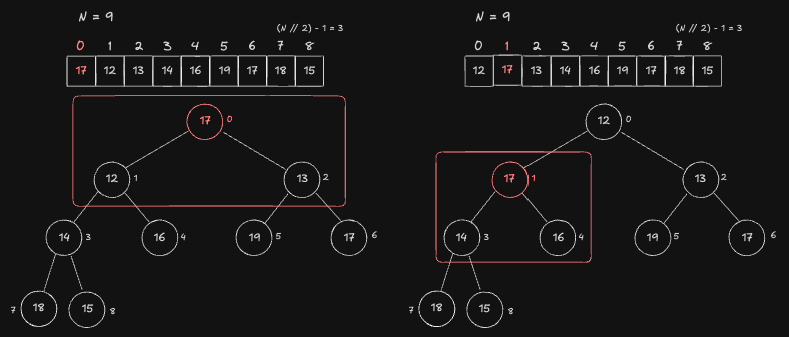

마지막 Root Node 인 1번 Index 노드입니다. 0번 Node 와 Child 중 하나인 1번 노드와 값을 Swap 하여 Heap 특성을 만족시킵니다.

Pasted image 20250209174741

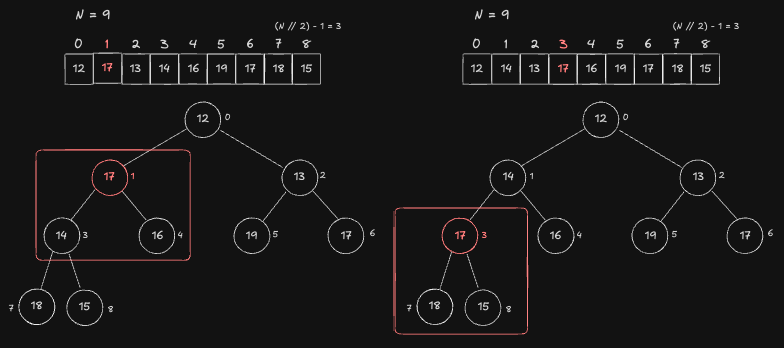

1번 Node 와 Child 노드 중 하나인 3번 노드와 값을 Swap 하여 Heap 특성을 만족시킵니다.

Pasted image 20250209174926

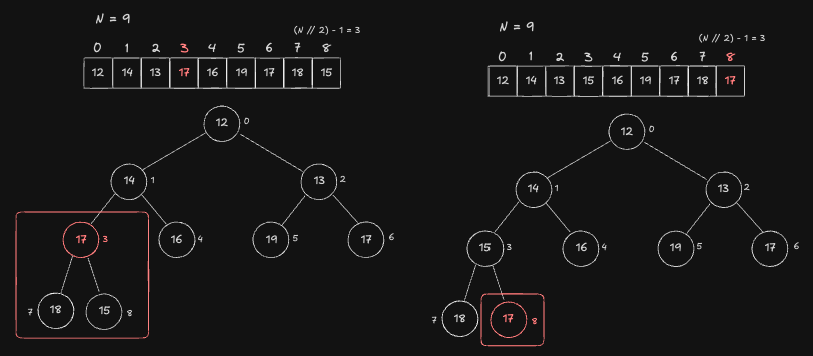

3번 Node 와 Child 노드 중 하나인 8번 Node 와 값을 Swap 하여 Heap 특성을 만족시킵니다. 8번 Node 는 Child 가 없는 Leaf 이기 때문에 탐색을 종료합니다.

Pasted image 20250209175100

Result

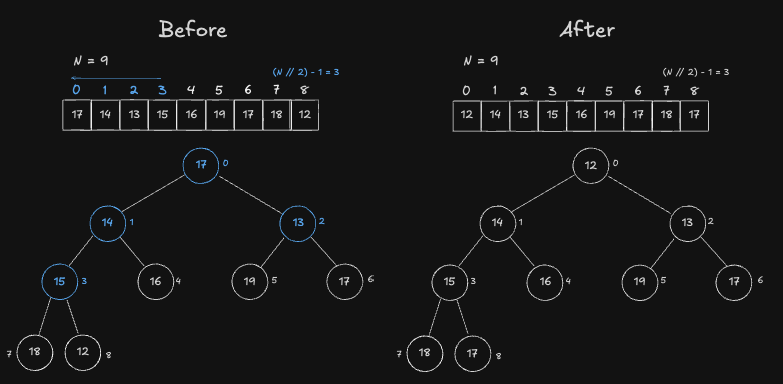

여기까지 1차원 배열을 한번에 Heap 구조로 변경시키는 과정을 알아보았습니다. After 그림을 보면 모든 Node 가 Heap 특성을 만족하는 것을 보실 수 있습니다. 1차원 배열을 한번에 Heap 구조로 변경시키는 과정에 드는 시간복잡도는 O(N) 입니다. 그 내용은 해당 링크에서 확인하실 수 있습니다.

일반적으로 Heapify를 O(Log N)으로 보면 전체 N개의 노드에 대해 O(N log N)으로 보일 수도 있지만, 실제로는 최적화로 인해 O(N)으로 동작합니다.

Pasted image 20250209175525

Code

해당 과정은 아래와 같이 Python 으로 작성할 수 있습니다.

def make_min_heap(heap): # heapq 라이브러리에서는 heapfiy 이름을 사용합니다.
    length = len(heap)
    for i in range(length // 2 - 1, -1, -1):
        _heapify(heap, i, length)
Python

전체 Code

현재까지 사용된 코드 조각들을 모두 조합하면 아래와 같습니다. 실제로 Python heapq 라이브러리와 비교해보면 결과가 완벽히 같은 것을 확인하실 수 있습니다.

import heapq

def _heapify(heap, root, length):
    while root * 2 + 1 < length:
        curr = root
        child1, child2 = curr * 2 + 1, curr * 2 + 2

        if child1 < length and heap[child1] < heap[curr]:
            curr = child1
        if child2 < length and heap[child2] < heap[curr]:
            curr = child2

        if root == curr:
            break

        heap[root], heap[curr] = heap[curr], heap[root]
        root = curr


def heappush(heap, node):
    heap.append(node)
    curr = len(heap) - 1

    while curr > 0:
        parent = (curr - 1) // 2
        if heap[parent] > heap[curr]:
            heap[parent], heap[curr] = heap[curr], heap[parent]
            curr = parent
        else:
            break


def heappop(heap):
    if not heap:
        raise IndexError("pop from empty heap")

    heap[0], heap[-1] = heap[-1], heap[0]
    removed = heap.pop()
    length = len(heap)

    root = 0
    _heapify(heap, root, length)

    return removed


def make_min_heap(heap):
    length = len(heap)
    for i in range(length // 2 - 1, -1, -1):
        _heapify(heap, i, length)


# pq = [12, 14, 13, 15, 16, 19, 17, 18, 17]
pq1 = [17, 14, 13, 15, 16, 19, 17, 18, 12]
pq2 = [17, 14, 13, 15, 16, 19, 17, 18, 12]

# heapq 라이브러리
heapq.heapify(pq1)
heapq.heappush(pq1, 2)
heapq.heappush(pq1, 5)
heapq.heappop(pq1)
heapq.heappush(pq1, 20)
heapq.heappop(pq1)
heapq.heappush(pq1, 11)
heapq.heappop(pq1)
print(pq1)

# 구현한 것
make_min_heap(pq2) # heapq.heapfiy() 와 동일
heappush(pq2, 2)
heappush(pq2, 5)
heappop(pq2)
heappush(pq2, 20)
heappop(pq2)
heappush(pq2, 11)
heappop(pq2)
print(pq2)
Python

Summary

  • Heap 우선순위 큐(Priority Queue)를 효율적으로 구현하기 위해 만들어진 완전 이진 트리(Complete Binary Tree) 형태의 자료구조
  • heapify 는 특정 Node 를 Root 로 하는 Subtree 전체가 힙 속성을 만족하도록 조정하는 과정
  • push 연산에 드는 시간 O(Log N)
  • pop 연산에 드는 시간 O(Log N)
  • 배열을 한번에 Heap 구조로 만드는데 드는 시간 O(N)
